一、系統簡介

　　污水處理廠的控制系統設計基于現代先進控制思想，采用分散控制、集中監測管理的控制方式。污水自控系統應用于污水處理廠，完全能滿足污水處理工藝的要求，提供了一種高可靠性、低成本、更優化的控制方案。

　　二、系統主要指標

　　● 平均無故障間隔時間MTBF>20，000小時

　　● 可用率A≥99.8%

　　● 系統綜合誤差：σ≤1.0%

　　● 數據正確率I>98%

　　● 數據通信負載容量平均負荷a≤2%,峰值負荷A≤10%

　　● 主機的聯機啟動時間t≤2分

　　● 報警響應時間t≤1秒

　　● 查詢響應時間t≤5秒

　　● 實時數據更新時間t≤1秒

　　● 控制指令的響應時間t≤2秒

　　● 計算機畫面的切換時間t≤0.5秒

　　三、系統組成

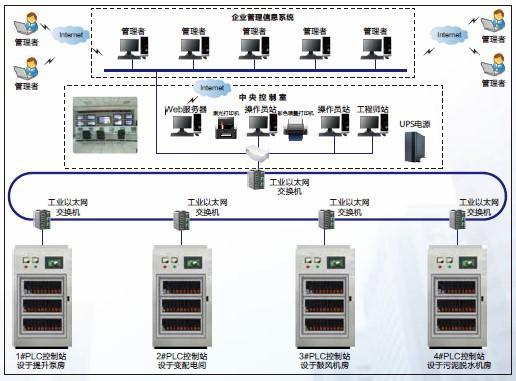

　　污水處理廠控制系統分為3層結構：信息層，控制層，設備層。

　　信息層：由監控中心的工程師站、歷史數據服務器，通訊服務器，Web/MIS服務器，千兆以太網交換及大屏幕顯示屏等監控操作設備及局域網組成;

　　控制層：由分散在各主要構筑物內的現場PLC主站，子站及運行數據采集服務器，工業以太環網交換機及全廠環形100Mbps快速光纖以太網、控制子網等組成。

　　設備層：由現場運行設備、檢測儀表、高低壓電氣柜上智能單元、專用工藝設備附帶的智能控制器以及現場總線網絡等組成。
