一、系統概述

　　“智能電網”是當今世界電力發展趨勢。智能電網能夠進一步提高電網安全運行水平，提高電網運行狀況的可控、在控、能控能力。輸電網中的架空線路所處的地理環境、氣候條件比較惡劣，導地線及金具銹蝕、絕緣劣化、導線舞動、導線覆冰、洪水泥石流破壞塔基、閃電雷擊等因素，都成為輸電網安全運行的隱患;同時，人類活動帶來的諸如機械施工、竹樹砍伐、取土堆土、爆破作業、采空塌陷、釣魚碰線、異物漂浮、盜竊、火災、腐蝕等外力破環事件，成為電網安全運行的主要隱患。為此，電力公司需要派大量人員定期或不定期巡視、巡查，工作量巨大，難以管理，而且存在巡視真空期較長、覆蓋面不足，不能持續監測等問題。

　　系統把上述問題中的監測對象劃分為變化緩慢的相對靜止目標和變化快速的運動目標，采用不同的監測手段，主要解決線路廊道、桿塔本體、塔上設備、施工現場等嚴重危害電網的安全隱患預警問題。

　　系統是集硬件、軟件、網絡、傳輸(有線、無線)于一體的大型聯網監控系統，可以實現多級分布式聯網及跨區域監控，在監控中心即可對全域輸電線路集中監控、統一管理。

　　系統主要由智能在線監控裝置、傳輸網絡、智能安全預警管理與可視化軟件平臺三部分組成。它以軟件平臺為核心，連接監測裝置與移動終端，把在線監測、人工巡檢、隱患管理等融為一體，形成了多方位的智能化管理系統。



　　二、解決方案

　　● 根據目標對象的監控要求不同，可選擇圖片在線監測裝置、視頻在線監測裝置、防外力破壞智能預警裝置等;

　　● 圖片在線監測裝置支持不大于8臺數字監拍攝像機組成的局域網絡，可以實現對同一處桿塔的線路廊道、桿塔本體、所有塔上主要附屬設備的定時拍照或喚醒拍照，一天多次巡視。做到想看就看，隨時掌握前方狀況;

　　● 智能監控裝置傳回的圖片經后臺系統智能對比分析，提取出異常圖片，自動推送給用戶或管理人員，使其便捷了解監控對象情況;

　　● 防外力破壞智能預警裝置本身可以自動分析采集的圖片和視頻，發現隱患及時預警，向現場當事人員告警，并把信息推送給線路管理人員，便于其采取進一步處理措施;

　　● 系統服務器布置靈活，既可以采用私有云，接入內部生產管理網絡，實現本地訪問;也可以采用公有云，實現遠程訪問，從而節省投資;

　　● 系統能夠及時更新轄區內的所有桿塔、線路的最新?tīng)顟B(tài)，分類和統計桿塔信息、線路信息、隱患信息、維護信息等，給管理人員決策提供詳細的參考信息。

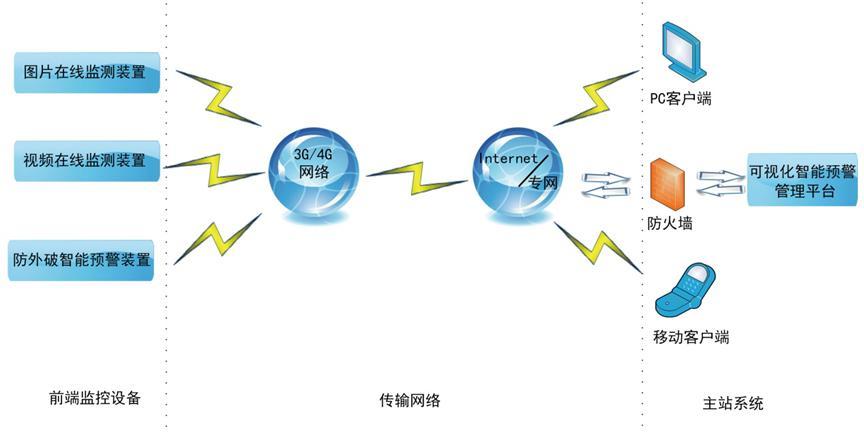

　　1.系統架構





　　2.智能在線監控與預警裝置

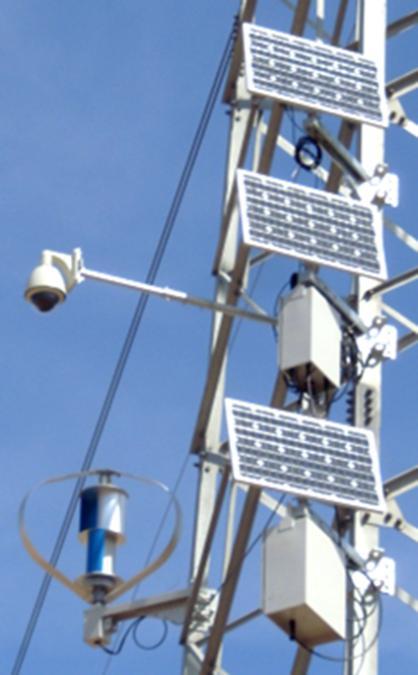

　　根據目標對象的監控要求不同，監控前端分圖片在線監測裝置、視頻在線監測裝置、防外破預警裝置等多種，實現對現場桿塔本體、塔上設備、架空線路廊道、線路附近作業現場實時監控，對安全隱患和破壞行為及時預警、告警。

　　



　　3.數據傳輸網絡

　　傳輸網絡有3G/4G公用網絡、Internet/專用網絡等，支持3G/4G、無線網橋、光纖等傳輸方式。

　　4.智能預警與可視化管理平臺

　　對前端監控設備發現的問題桿塔、線路、設備進行標注、記錄、備案，將線路走向、桿塔信息、設備信息等詳細展現在管理平臺上，讓管理人員能夠快速、清晰了解所關注的線路運行狀況。



　　三、主要功能

　　1.線路及其附屬設備可視化

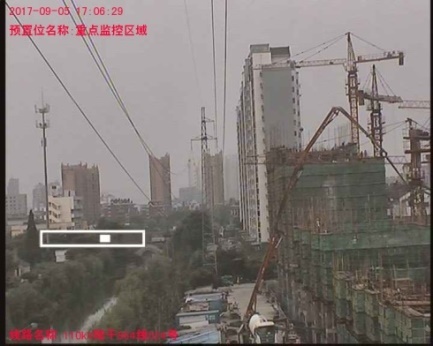

　　系統可以將當前所有線路廊道、桿塔本體、塔上設備的最新抓拍圖像展示到web端，直觀展示當前設備所監控目標的場景，現場狀況一目了然。

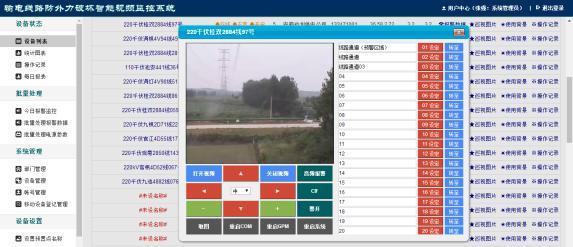

　　系統可以將前端監控設備所監測的任意對象進行視頻瀏覽，查看現場實時狀況，實現“想看就看，想看什么就看什么，想看哪兒就看哪兒”。

　　



　　





　　2.智能監控與智能管理

　　在線監測裝置和視頻在線監測裝置拍攝的圖片傳回后臺管理系統，由計算機對這些照片數據進行解算，有效篩選出異常圖片自動推送給管理人員;防外破智能預警裝置本身具有預警判斷功能，能自動濾除非威脅干擾預警，若現場發生威脅預警，會第一時間抓圖及拍攝視頻，發送到用戶手機并傳回管理系統;以上工作無需人員干預，均由系統自動完成，實現了輸電線路的智能管理。

　　





　　系統根據收到的前端回傳信息和線路管理人員提供的數據，可以及時更新桿塔、塔上設備、線路的最新?tīng)顟B(tài)，以及桿塔隱患信息、塔上設備缺陷信息、線路廊道信息，桿塔編號、塔上設備名稱編號、類型、材質、實時圖像、關注等級、位置等信息，責任單位、責任人、處理措施、隱患缺陷類別維護等詳細信息。

　　系統可以對轄區的所有隱患、缺陷進行詳細信息列表統計、分類、檢索、定位，并將巡視記錄、缺陷統計、隱患統計、故障統計等信息定期自動形成報表分發。
